La prueba de impacto Charpy es una de las pruebas mecánicas más utilizadas en la industria para evaluar la capacidad de un material de resistir golpes bruscos sin romperse.
En esta guía completa analizaremos el funcionamiento del ensayo Charpy, las normas de referencia, las ventajas del método y las aplicaciones en los distintos sectores productivos.
La prueba Charpy es un ensayo destructivo utilizado para determinar la tenacidad al impacto de un material. El principio es sencillo: un péndulo se deja caer desde una altura predeterminada y golpea una probeta con muesca hasta provocar su rotura.
La energía absorbida durante la fractura representa el valor de resiliencia del material y suele expresarse en julios (J).
Este ensayo es particularmente importante para evaluar el comportamiento de los materiales sujetos a:

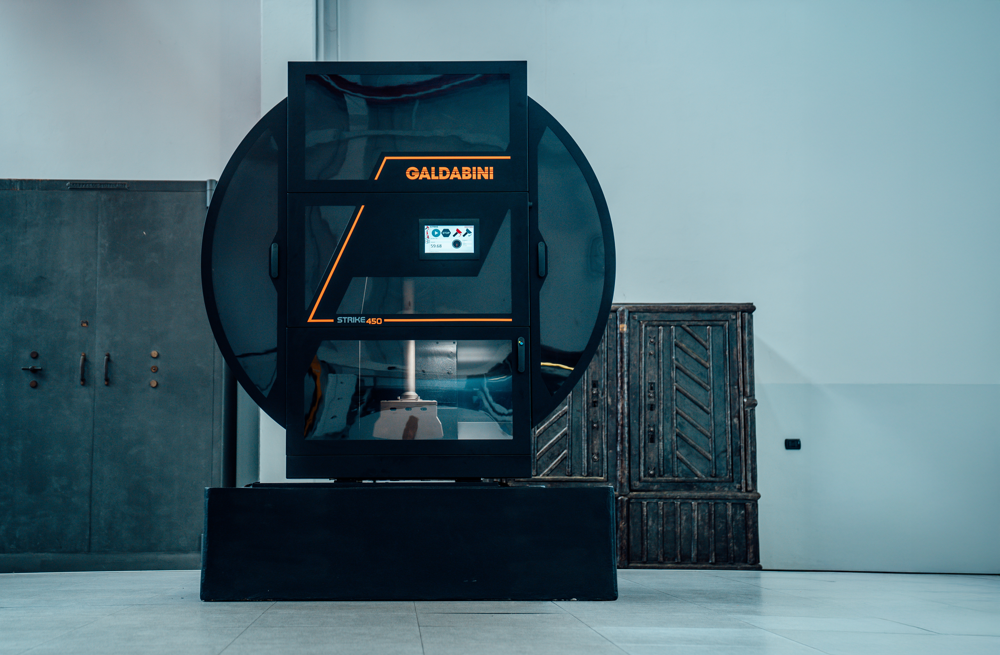

El denominado péndulo de resiliencia es el elemento principal de la prueba Charpy.
Un equipo Charpy está compuesto por:
La prueba se realiza siguiendo una secuencia precisa:
La pérdida de energía corresponde a la energía empleada para romper el material.
Para garantizar resultados comparables, la probeta debe respetar dimensiones y geometrías definidas por las normas.
Generalmente la muestra presenta:
El resultado principal de la prueba es la energía absorbida por la probeta durante la fractura.
Un material resiliente:
Un material frágil:
Cuanto mayor sea el valor registrado, mejor será la resistencia al impacto del material.
Uno de los aspectos más importantes de la prueba Charpy se refiere a la evaluación de la temperatura de transición dúctil-frágil.
Muchos aceros muestran, de hecho, comportamientos distintos al variar la temperatura:
Por este motivo la prueba a menudo se realiza a diferentes temperaturas, lo que permite construir curvas de resiliencia útiles para el diseño industrial.
Las pruebas Charpy están reguladas por estándares internacionales que garantizan uniformidad y repetibilidad de los resultados.
Las principales normas incluyen:
Estándar internacional para la prueba de impacto en materiales metálicos mediante péndulo.
Norma ampliamente utilizada en el mercado norteamericano para determinar la resistencia al impacto de materiales metálicos.
Histórico referente europeo, hoy en gran parte integrado en las normas ISO.
La conformidad con las normas es esencial para certificaciones, controles de calidad y calificaciones de proceso.
La prueba Charpy se compara a menudo con el ensayo Izod.
Las principales diferencias se refieren a:
| Característica | Prueba Charpy | Prueba Izod |
| Posicionamiento de la probeta | Horizontal | Vertical |
| Tipo de soporte | Dos apoyos | Un solo anclaje |
| Punto de impacto | Lado opuesto a la muesca | Lado de la muesca |
Ambas pruebas miden la energía absorbida durante la fractura, pero siguen procedimientos distintos.
La prueba de impacto Charpy es fundamental en numerosos ámbitos productivos.
Permite evaluar:
Los componentes destinados a oleoductos y gasoductos deben garantizar elevada tenacidad incluso en entornos extremos.
Centrales eléctricas, turbinas e instalaciones industriales requieren materiales con alta capacidad de absorción de impactos.
La prueba se utiliza para verificar el comportamiento de los materiales en caso de impactos y colisiones.
La resiliencia es un parámetro esencial para la seguridad estructural y la fiabilidad de los componentes.
El uso del péndulo de resiliencia ofrece numerosos beneficios:
Por estos motivos la prueba continúa siendo uno de los métodos más utilizados en los laboratorios de ensayo y en los departamentos de control de calidad.
A pesar de su difusión, la prueba Charpy presenta algunas limitaciones:
Para una caracterización completa del material es a menudo necesario complementar con otras pruebas mecánicas.
Sirve para medir la cantidad de energía que un material es capaz de absorber durante un impacto antes de romperse.
Es la máquina utilizada para realizar el ensayo Charpy, compuesta por un péndulo que golpea la probeta y provoca su fractura.
La energía absorbida suele expresarse en julios (J).
La muesca crea una concentración de tensiones que facilita el inicio controlado de la fractura.
Principalmente metales y aleaciones, pero existen versiones del método aplicables también a polímeros y materiales compuestos.
